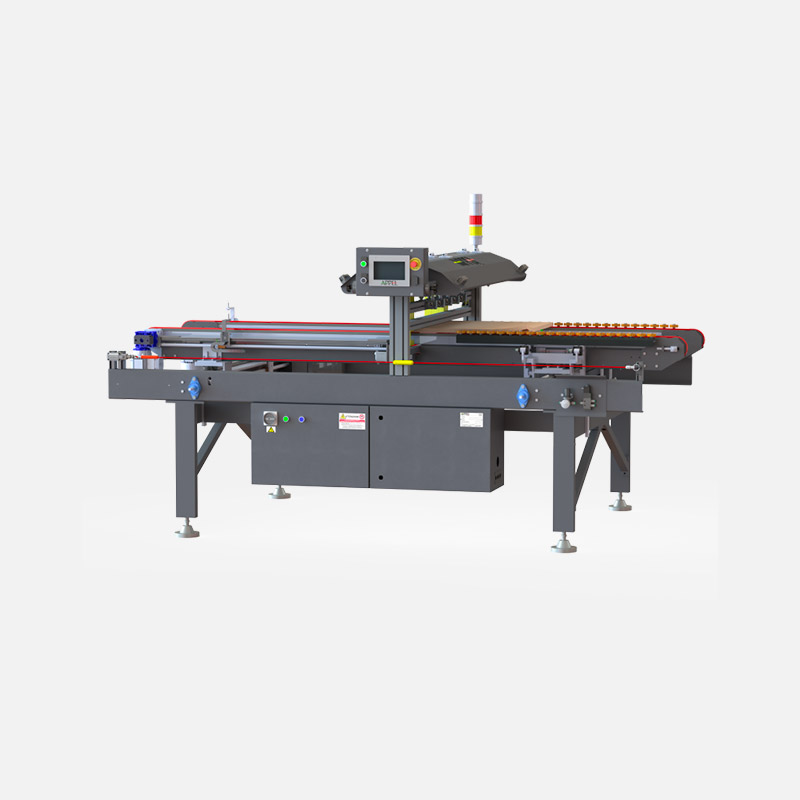

Tile Control TCE5 è un semplice strumento di misura per piastrelle ceramiche interamente realizzato con componenti commerciali. Utilizzato per il controllo dimensionale, diagonale, planarità e spessore vanta una grande semplicità di utilizzo abbinata ad un’ampia flessibilità.

Caratteristiche principali sono:

• Cambio Formato Automatico : Nessuna regolazione manuale e procedura completa molto veloce, ca. 30 sec.;
• Ingombri ridotti : Il Tile Control TCE-5 costituito da un unico asse sul quale sono installati tutti i sensori, riduce gli ingombri in caso di grandi formati;
• Analisi di un ampio range di formati : da 100×100 fino a 1800×2500 mm (larghezzaxlunghezza);
• Misura ripetibile e accurata della diagonale, con visualizzazione grafica su pannello operatore della diagonale più lunga. Il calcolo della diagonale viene eseguito tramite le letture effettuate sulla mattonella da 2 sensori CCD, invece dei tradizionali 4, realizzando così un architettura più semplice ed economica;
• Elevata semplicità di utilizzo e interfaccia uomo – macchina intuitiva;
• Possibilità di connessione della macchina a qualsiasi linea di scelta, sia essa un nuovo impianto o impianto già esistente, grazie ai segnali di uscita liberamente configurabili da pannello operatore;
• Possibilità di controllo in retroazione per la regolazione del lavoro delle macchine di rettifica;
• Pannello operatore touch screen dotato di progetto estremamente semplice ed intuitivo, dotato di gestione livelli utente;
• Utilizzo di sensori appositamente studiati da Appel Srl per risolvere i problemi si lettura su mattonelle ceramiche;
• Segnali di allarme all’operatore configurabili;
• Ampia libertà di connessione all’apparecchiatura e di condivisione dei dati, tramite rete ethernet cablata o WiFi, o tramite download su dispositivi USB. Questa ampia libertà di connessione, consente inoltre l’attivazione su richiesta del cliente di un servizio di teleassistenza.
• Possibilità di connessione ad un software di supervisione che ne raccoglie tutti i dati statistici visualizzandoli in intuitivi grafici a barre. Il sistema di supervisione permette inoltre la creazione di uno storico relativo ad ogni lotto di produzione.
• Possibilità di utilizzo di sensori laser sia per la sezione calibro che per la sezione planar, specie per applicazioni “difficili” che richiedono alta velocità di acquisizione, bassa sensibilità ai mutamenti di colore del materiale e un ancor maggiore precisione di lettura.
• Centratore piastrelle pneumatico integrato sulla struttura del trasportatore. Motorizzato tramite 2 motori passo passo gestiti dal calibro planar con possibilità di cambio velocità direttamente da pannello operatore. Una unica regolazione formato per interrasse cinghie e centratore.
